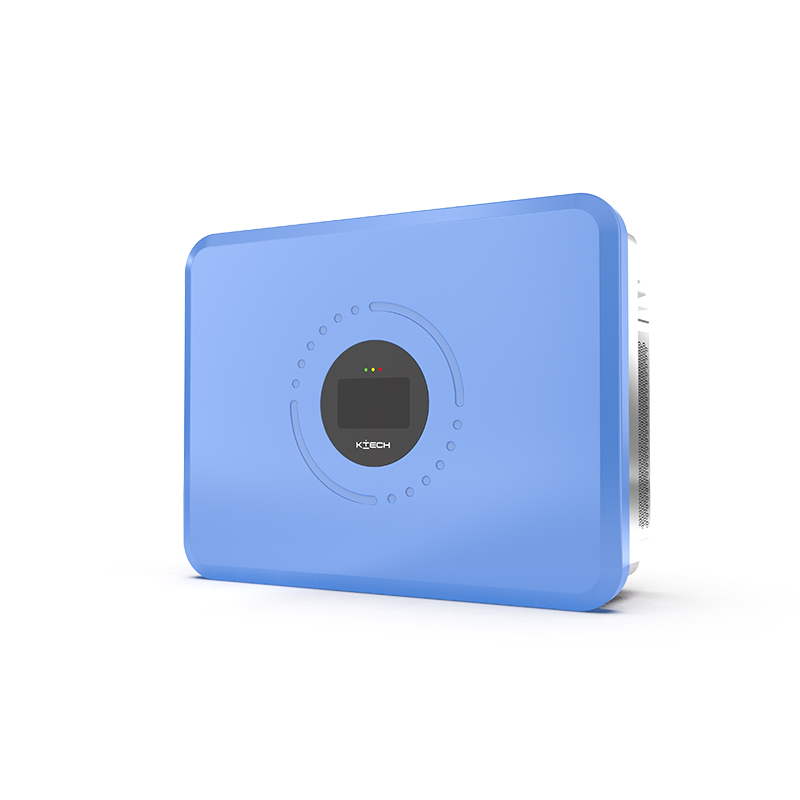

Là đơn vị điều khiển cốt lõi của hệ thống đa năng lượng,Biến tần laiTích hợp các mạch giao diện của quang điện, pin và lưới để nhận ra phân phối năng lượng động và hoạt động phối hợp của ba. Bản chất của nó là một thiết bị điện tử năng lượng với khả năng dòng năng lượng hai chiều. Nó tích hợp biến tần kết nối lưới, nguồn điện ngoài lưới và sạc pin và xả các chức năng trên một nền tảng phần cứng duy nhất và tối ưu hóa đường dẫn sử dụng năng lượng dựa trên việc thu thập dữ liệu thời gian thực và ra quyết định thuật toán.
Kiến trúc cơ bản củaBiến tần laidựa trên thiết kế cấu trúc liên kết đa cổng. Cổng đầu vào quang điện được kết nối với bộ điều khiển thông qua bộ chuyển đổi, cổng pin được trang bị mạch sạc và xả DC hai chiều, và phía AC bao gồm mô-đun nguồn kép cho biến tần kết nối lưới và biến tần ngoài lưới. Cốt lõi của hệ thống điều khiển là xây dựng một mô hình cân bằng năng lượng thống nhất, với nhu cầu tải, đầu ra quang điện và tín hiệu giá điện như các biến đầu vào và tự động điều chỉnh hướng dòng năng lượng của mỗi cổng.
Công suất quang điện được ưu tiên cung cấp để tải và lưu trữ pin. Khi ánh sáng đủ, thuật toán MPPT theo dõi công suất phát điện tối đa và năng lượng dự phòng được lưu trữ trong pin hoặc được cung cấp trở lại lưới. Khi ánh sáng không đủ, hệ thống gọi bộ lưu trữ năng lượng pin để bổ sung khoảng cách tải. Tương tác lưới theo chiến lược đặt trước, mua hoặc bán điện trong thời gian giá điện cao điểm và thung lũng, và hoàn toàn bị ngắt kết nối với lưới công cộng ở chế độ ngoài lưới. Logic kiểm soát cần xử lý các dao động công suất ở mức độ lớn.
Các Biến tần laiCần đảm bảo rằng phạm vi điện áp đầu vào quang điện bao gồm 150-850V trong điều kiện làm việc phức tạp để thích ứng với các cấu hình chuỗi khác nhau và khả năng tương thích pin hỗ trợ pin lithium, axit chì và các hệ thống hóa học khác. Biến dạng điều hòa điện áp đầu ra được điều khiển trong chế độ ngoài lưới để đảm bảo hoạt động của thiết bị nhạy cảm. Ngoài ra, việc sử dụng sự kết hợp của quạt thông minh và tản nhiệt có thể làm giảm tác động của thiết kế quản lý nhiệt đối với độ tin cậy dài hạn và mở rộng tuổi thọ của các tụ điện và các thành phần bán dẫn.
